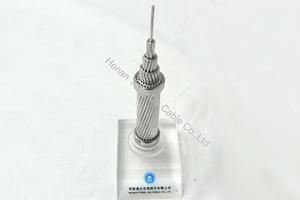

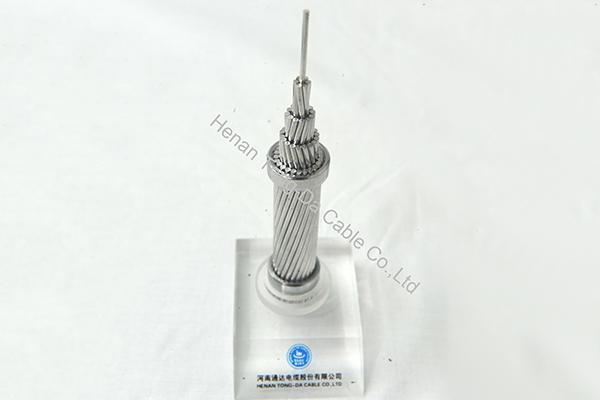

Conducteur AAAC haute résistance

  • Conducteur AAAC moyenne résistance
  • Conducteur AAAC haute résistance
    • Conducteur AAAC haute résistance

    Applications
    Le conducteur en alliage d’aluminium 6201 est utilisé comme conducteur aérien nu dans les lignes de distribution de courant primaire et secondaire. Ce produit se caractérise par une excellente résistance à la déformation grâce à sa structure en alliage d'aluminium de haute résistance qui offre un haut rapport résistance/poids. L’alliage d'aluminium 6201-T81 offre au AAAC une plus grande résistance à la corrosion par rapport à ACSR.

    Spécifications
    Conducteur nuAAAC-6201-T81 conforme aux normes ASTM suivantes:
    B398, Fil en alliage d'aluminium 6201-T81 pour usages électriques.
    B399, Conducteurs 6201-T81 en alliage d’aluminium à torons concentriques.

    Construction
    Les conducteurs en alliage d'aluminium 6201, 6101, à torons concentriques ont une construction et une apparence similaire aux conducteurs en aluminium 1350. Ils ont été développés pour répondre au besoin d'un conducteur économique pour des applications aériennes nécessitant une résistance plus élevée que celle des conducteurs en aluminium 1350, mais sans noyau en acier. La résistance en courant continu de 20 °C des conducteurs 6201, 6101 d’ACSR standard de même diamètre est à peu près pareil. Les conducteurs de transmission aérienne en alliage 6201, 6101 sont plus durs et, par conséquent, ont une plus grande résistance à l'abrasion que les conducteurs en aluminium 1350-H19.

    AAAC 6201- Conducteur entièrement en alliage d'aluminium AS 1531
    Nom de code Diamètre des brins/fils
    mm     		Diamètre totale (Approximatif)
    mm     		Surface de l’aluminium mm2 Surface de coupe mm2 Poids approximatif
    kg/km     		Charge de rupture minimale kN Résistance DC à 20 ℃
    Ω/km
    Agate 7/1.75 5.25 14.3 16.84 46 4.71 1.972
    Amethyst 7/2.25 6.75 23.7 27.83 76 7.78 1.194
    Diamond 7/2.50 7.50 29.3 34.36 94 9.64 0.967
    Dolomite 7/2.75 8.25 35.4 41.58 114 11.6 0.799
    Emerald 7/3.00 9.00 42.2 49.48 136 13.9 0.671
    Garnet 7/3.75 11.3 65.8 77.28 211 21.7 0.43
    Jade 7/4.50 13.5 94.8 111.3 304 31.2 0.298
    Jasper 7/4.75 14.3 106 124.0 340 34.8 0.268
    Opal 19/3.25 16.3 134 157.6 433 44.2 0.212
    Patronite 19/3.50 17.5 155 182.80 502 51.3 0.183
    Pearl 19/3.75 18.8 178 209.8 577 58.8 0.159
    Ruby 37/3.00 21.0 221 261.60 720 73.5 0.128
    Ruthenium 37/3.25 22.8 260 307.00 845 86.1 0.109
    Rutile 19/4.75 23.8 285 336.7 925 94.4 0.09991
    Sapphire 37/3.75 26.3 345 408.50 1125 115 0.0819
    Spinel 61/3.25 29.3 427 506.10 1396 135 0.0662
    Tantalum 61/3.50 31.5 495 586.90 1620 156 0.0572
    Topaz 61/3.75 33.8 568 673.40 1858 179 0.0498
    Zircon 91/4.50 49.5 1220 1447 3997 384 0.0232
