Conducteur en alliage d'aluminium renforcé d'acier thermorésistant TACSR

Conducteur en alliage d'aluminium renforcé d'acier thermorésistant TACSR

Application
Le TACSR (Conducteur en alliage d'aluminium renforcé d’acier thermorésistant) peut résister à une charge de traction élevée. Il est principalement utilisé dans les lignes de distribution aériennes et les aériens de distribution aériens.

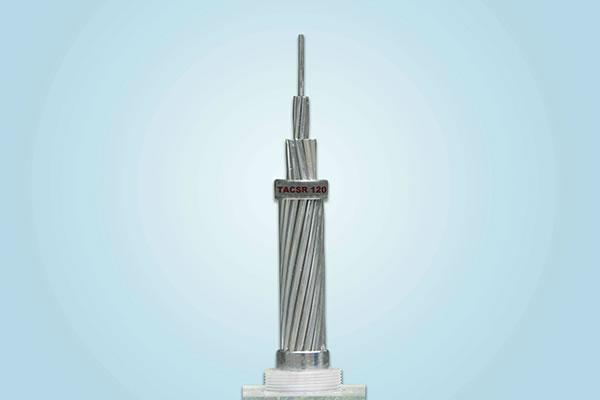

Construction
Les fils du centre sont en acier galvanisé et les couches extérieures sont en alliage d’aluminium thermorésistant.La construction des conducteurs ACSR est très similaire à celle des conducteurs ACSR conventionnels, mais les fils d'aluminium de classe CE sont remplacés par des fils en aluminium écrouis d'alliage en aluminium résistants à la chaleur (généralement connu sous le nom TAL).

Caractéristiques
TACSR peut être utilisé en toute sécurité et en permanence au-dessus de 150 ℃, ce qui permet de pomper plus de courant à travers le conducteur. Divers conducteurs TAL représentent les meilleures solutions créatives aux services publics et les endroits nécessitants une puissance plus élevée. L’alliage d'aluminium dopé au zirconium pour maintenir ses propriétés électriques et mécaniques à des températures élevées permet à ces conducteurs d’être une solution très rentable dans la rénovation des lignes existantes et d’offrir une capacité accrue.

JEC 197, JPFEC A 24
Surface de coupe nominale No/Diamètre du fil Surface de coupe Approximatif Résistance DC à 20 ℃ max Charge de rupture, min Capacité du courant de transport * Longueur de transmission standard
Fil TAL Fil AS Fil TAL Fil AS Total Diamètre totale Poids net
No./mm mm2 mm kg/km Ω/km Kgf N A m
58 6/3.5 1/3.5 57.73 9.52 67.35 10.5 234 0.5050 1,980 19,423 375 5,000
80 6/4.2 1/4.2 83.13 13.85 96.98 12.6 336 0.3500 2,770 27,173 480 5,000
80 15/2.6 4/2.6 79.64 21.24 100.88 13.0 386 0.3680 3,810 37,376 470 5,000
95 6/4.5 1/4.5 95.43 15.90 111.33 13.5 386 0.3050 3,180 31,195 525 5,000
100 15/2.9 4/2.9 99.08 26.42 125.50 14.5 480 0.2960 4,740 46,499 545 5,000
120 15/3.2 4/3.2 120.64 32.17 152.81 16.0 585 0.2430 5,550 54,445 620 5,000
120 30/2.3 7/2.3 124.64 29.08 153.72 16.1 574 0.2370 5,460 53,562 630 5,000
160 30/2.6 7/2.6 159.28 37.17 196.45 18.2 734 0.1850 6,980 68,473 745 3,000
200 30/2.9 7/2.9 198.16 46.24 244.40 20.3 912 0.1490 8,680 85,150 860 3,000
240 30/3.2 7/3.2 241.27 56.30 297.57 22.4 1111 0.1220 10,170 99,767 980 2,000
330 26/4.0 7/3.1 326.73 52.83 379.56 25.3 1320 0.0901 10,940 107,321 1,190 2,000
410 26/4.5 7/3.5 413.51 67.35 480.86 28.5 1674 0.0712 13,900 136,359 1,390 1,500
520 54/3.5 7/3.5 519.54 67.35 586.89 31.5 1969 0.0567 15,590 152,937 1,610 1,500
610 54/3.8 7/3.8 612.42 79.39 691.81 34.2 2321 0.0481 18,380 180,307 1,795 1,000
680 54/4.0 7/4.0 678.58 87.96 766.54 36.0 2572 0.0434 19,790 194,139 1,920 1,000
680 45/4.4 7/2.9 684.24 46.24 730.48 35.1 2260 0.0431 15,590 152,937 1,910 1,000
810 45/4.8 7/3.2 814.30 56.30 870.60 38.4 2700 0.0362 18,460 181,092 2,145 1,000
1160 84/4.2 7/4.2 1163.77 96.98 1,260.75 46.2 3997 0.0254 27,870 273,404 2,700 500
1520 84/4.8 7/4.8 1520.03 126.67 1,646.70 52.8 5221 0.0195 36,410 357,182 3,185 500
Remarque: Température de fonctionnement en continu du conducteur = 80 ℃ , Température de l'air = 35 ℃ , Vitesse du vent = 0,6 m / sec

Emballage et livraison
Emballage: Fûts en bois ou fûts en acier-bois.
Livraison: 30 jours ouvrables.
