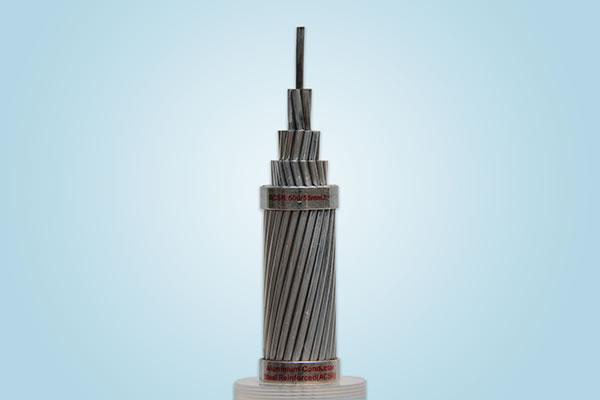

Conducteur ACSR/ Conducteur en aluminium acier

Description
Le conducteur en aluminium acier est fait via le toronnage de fils aluminiums et fils acier et est utilisé comme une ligne de transmission principale. Son âme est en acier, avec des fils d'aluminium toronnés autour de celle-ci et selon une certaine règle. L'âme d'acier est faite pour améliorer la résistance du conducteur ACSR.

Standard
ASTM B 232, BS 215 Part 2, IEC 61089, DIN 48204, etc.

Cliquez ci-dessous pour les paramètres spécifiques

ASTM B 232

BS215 Part 2

DIN 48204

IEC A1/S1A

IEC A1/S1B

IEC A1/S2A

IEC A1/S2B

Application
De structure simple, le conducteur en aluminium acier est facile à installer et entretenir, avec un bas coût et une haute capacité de transmission. Il est avantageux pour l'ACSR d'être placé au travers d'une vallée, rivière, ou autres conditions géographiques spéciales. L'ACSR a les avantages d'avoir une bonne conductivité électrique, une haute résistance mécanique, une haute résistance à la tension et autres, de plus la distance des pôles peut être allongée. Il est utilisé pour les lignes de transmission électriques de niveaux de tension variés et joue un rôle important dans le domaine de la transmission électrique.

Construction
L'ACSR est un conducteur à brins concentriques consistant en une âme simple en acier toronnée de une couche ou plusieurs de fils aluminium 1350 H19. L'âme en acier est protégée de la corrosion grâce à la galvanisation et au revêtement de gaine en alliage d'aluminium ou en mischmetal aluminium avec 5% de zinc. Un acier standard, haute résistance, extra résistance et ultra haute résistance est également disponible.
