Câble concentrique

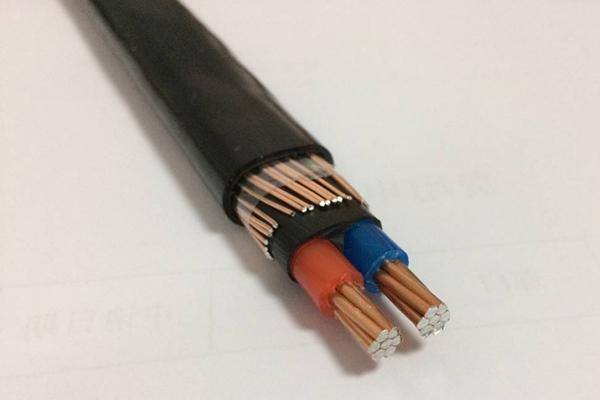

  • Câble concentrique

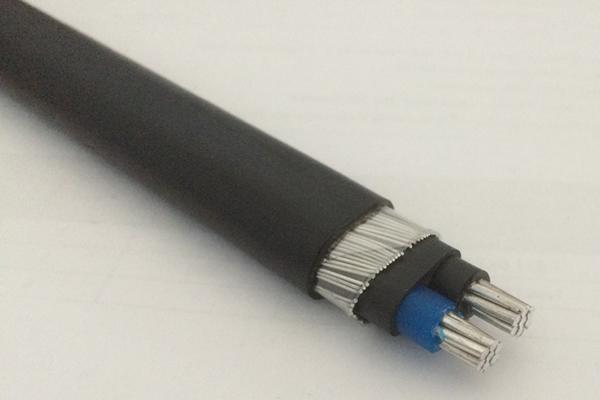

  • Câble concentrique

Application
Le câble concentrique est principalement utilisé dans les réseaux de distribution électrique, les panneaux ampèremètres, les instruments et les panneaux de circuit. Il peut être directement posé sous la terre ou en extérieur dans un environnement sec ou humide.

Construction

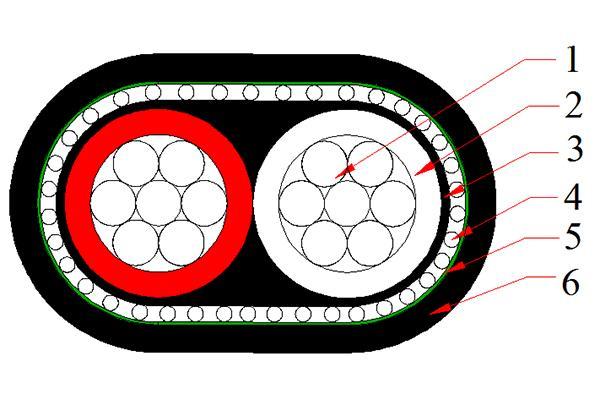

Câble concentrique
  • Conducteur: Conducteur en cuivre Classe 2 ou Conducteur en alliage d’aluminium série 8000
  • Insolation: Isolé XLPE
  • Gaine interne du câble: PVC
  • Couche concentrique: Cuivre/alliage d’aluminium série 8000
  • Ruban du câble: Matériau non-absorbant
  • Gaine du câble: Gaine PVC (XLPE/PE)

Standard
IEC60502-1, BS7870, ASTMD2655
ASTMB556, ASTMB193, ASTMB8, UL44, UL1581, UL854

Norme ASTM
Conducteur et section transversale nominale Conducteur Epaisseur d’isolation Conducteur concentrique Epaisseur du blindage du câble . Poids du câble/km Résistance DC maxi du conducteur (20℃)
Calibre des fils Nombre Diamètre mm mm Nombre Diamètre mm mm mm kg/km Ω/km () Ω/km (Concentric)
Conducteur en cuivre (Norme américaine)
2X #12 7 0.78 1.14 39 0.321 1.14 7.74 108 5.43 5.50
2X #10 7 0.98 1.14 25 0.511 1.14 8.72 151 3.41 3.50
2X #8 7 1.23 1.14 25 0.643 1.14 9.74 214 2.14 2.20
2X #6 7 1.55 1.14 25 0.813 1.14 11.04 313 1.35 1.40
2X #4 7 1.96 1.14 26 1.020 1.14 12.68 472 0.848 0.85
3X #8 7 1.23 1.14 65 0.405 1.14 11.3X17.3 418 2.14 2.20
3X #6 7 1.55 1.14 65 0.511 1.52 13.2X20.2 620 1.35 1.40
3X #4 7 1.96 1.14 65 0.643 1.52 14.7X22.9 875 0.848 0.85
3X #2 7 2.47 1.14 65 0.823 1.52 16.6X26.3 1275 0.524 0.53
Conducteur en alliage d’aluminium (Norme américaine)
2X #12 7 0.78 1.14 39 0.321 1.14 7.74 67 8.88 8.90
2X #10 7 0.98 1.14 25 0.511 1.14 8.72 85 5.59 5.60
2X #8 7 1.23 1.14 25 0.643 1.14 9.74 110 3.52 3.60
2X #6 7 1.55 1.14 25 0.813 1.14 11.04 148 2.21 2.30
2X #4 7 1.96 1.14 26 1.020 1.14 12.68 206 1.39 1.40
3X #8 7 1.23 1.14 65 0.405 1.14 11.3X17.3 262 3.52 3.60
3X #6 7 1.55 1.14 65 0.511 1.52 13.2X20.2 370 2.21 2.30
3X #4 7 1.96 1.14 65 0.643 1.52 14.7X22.9 488 1.39 1.40
3X #2 7 2.47 1.14 65 0.823 1.52 16.6X26.3 640 0.88 0.89
Norme IEC
Conducteur et section transversale nominale Conducteur Epaisseur d’isolation Conducteur concentrique Epaisseur du blindage du câble . Poids du câble/km Résistance DC maxi du conducteur (20℃)
mm2 Nombre Diamètre mm mm Nombre Diamètre mm mm mm kg/km Ω/km () Ω/km (Concentrique)
Conducteur en cuivre (Norme IEC)
2X10 7 1.35 1.55 20 0.85 1.40 11.80 290 1.83 1.90
2X16 7 1.70 1.55 32 0.85 1.40 12.84 420 1.15 1.20
2X25 7 2.14 1.60 29 1.13 1.50 15.02 630 0.727 0.76
2X35 19 1.53 1.65 27 1.35 1.60 17.00 832 0.524 0.55
Conducteur en alliage d’aluminium (Norme IEC)
2X10 7 1.35 1.55 23 1.13 1.40 12.41 192 3.08 1.335
2X16 7 1.70 1.55 26 1.13 1.40 13.46 230 1.91 1.808
2X25 7 2.14 1.6 29 1.13 1.50 15.08 290 1.20 1.0586
2X35 19 1.53 1.65 27 1.35 1.60 17.05 370 0.868 0.7966
