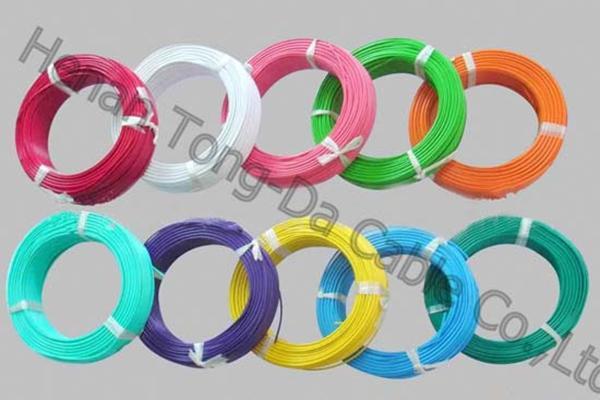

Fil isolé au PVC
Le fil isolé au PVC appartient à la série des fils électriques posés, utilisés pour la pose dans des endroits fixes. Il est utilisé comme connecteur de luminaire, d'équipements électriques, d'instruments et d'équipements de télécommunication avec une tension nominale de 450/750V (U0/U) ou inférieure. Quelques uns des fils isolés au plastique sont utilisés pour les équipements avec une tension AC de 300/300V ou inférieure.
| Type | Nom | Endroit de pose et exigence | Température opératoire de longue durée (℃) |
| 227IEC01/05 BV BLV | Fil isolé au PVC avec conducteur en cuivre | Pose fixe interne, conduits, etc. | 70 |
| Fil isolé au PVC avec conducteur en aluminium | |||
| 227IEC07 BV-90 | Fil isolé au PVC à 90℃ avec conducteur en cuivre résistant à la chaleur | Principalement posé dans des environnements haute température, peut être posé en intérieur et en conduits. | 90 |
| BVR | Fil flexible isolé au PVC avec conducteur en cuivre | Pour une pose permanente ou de la flexibilité est nécessaire. | 70 |
| 227IEC10 BW | Fil rond gaine PVC isolé au PVC avec conducteur en cuivre | Pose fixe, adapté aux endroits avec une haute protection mécanique et humidité. Peut être posé en aérien ou souterrain. | 70 |
| BLW | Fil rond gaine PVC isolé au PVC avec conducteur en aluminium | ||
| BWB | Fil plat gaine PVC isolé au PVC avec conducteur en cuivre | ||
| BLWB | Fil plat gaine PVC isolé au PVC avec conducteur en aluminium | ||
| 227IEC02RV 227IEC06RV | Connecteur flexible isolé au PVC, conducteur en cuivre | Principalement utilisé pour les endroits ou la flexibilité est nécessaire pour les appareils électroniques mobiles légers et moyens, les appareils électroménagers, système d'éclairage et d'alimentation, etc. | 70 |
| 227IECC42 RVB | Connecteur flexible plat isolé au PVC, conducteur en cuivre | ||
| RVS | Fil connecteur entortillé flexible plat isolé au PVC, conducteur en cuivre | ||
| 227IEC52 RW 227IEC53 RW | Connecteur rond (type léger et ordinaire) flexible sous gaine PVC et isolation PVC, conducteur en cuivre. |
| Zone de section nominale (mm2) | Nombre/diamètre de conducteur (mm) | Epaisseur d'isolation nominale (mm) | Dia. Max total (mm) | Résistance du conducteur à 20 ℃ | Résistance d'isolation min. à 70℃ (MΩ/km) | Poids (Kg/km) |
| 0.5 | 1/0.80 | 0.6 | 2.4 | 36.0 | 0.015 | 8.1 |
| 0.75 | 1./0.97 | 0.6 | 2.6 | 24.5 | 0.012 | 10.6 |
| 1 | 1/1.13 | 0.6 | 2.8 | 18.1 | 0.011 | 13.2 |
| Nominal Surface de coupe (mm2) | Nombre/diamètre de conducteur (mm) | Epaisseur d'isolation nominale (mm) | Dia. Max total (mm) | Résistance du conducteur à 20 ℃ | Résistance d'isolation min. à 70℃(MΩ/km) | Poids (Kg/km) | ||
| Cu | Al | Cu | Al | |||||
| 1.5 | 1/1.38 | 0.7 | 3.3 | 12.1 | - | 0.011 | 19.2 | - |
| 1.5 | 7/0.52 | 0.7 | 3.5 | 12.1 | - | 0.010 | 20.6 | - |
| 2.5 | 1/1.78 | 0.8 | 3.9 | 7.41 | 11.8 | 0.010 | 30.8 | 15.0 |
| 4 | 1/2.25 | 0.8 | 4.4 | 4.61 | 7.39 | 0.0085 | 45.5 | 21.0 |
| 6 | 1/2.76 | 0.8 | 4.9 | 3.08 | 4.91 | 0.0070 | 65.0 | 29.0 |
| 10 | 7/1.35 | 1.0 | 7.0 | 1.83 | 3.08 | 0.0065 | 110.0 | 52.0 |
| 16 | 7/1.70 | 1.0 | 8.0 | 1.15 | 1.91 | 0.0050 | 170.0 | 70.0 |
| 25 | 7/2.14 | 1.2 | 10.0 | 0.727 | 1.20 | 0.0050 | 270.0 | 110.0 |
| 35 | 7/2.52 | 1.2 | 11.5 | 0.524 | 0.868 | 0.0040 | 364.0 | 150.0 |
| 50 | 19/1.78 | 1.4 | 13.0 | 0.387 | 0.641 | 0.0045 | 500.0 | 200.0 |
| 70 | 19/2.14 | 1.4 | 15.0 | 0.268 | 0.443 | 0.0035 | 688.0 | 269.0 |
| 95 | 19/2.52 | 1.6 | 17.5 | 0.193 | 0.320 | 0.0035 | 953.0 | 360.0 |
| 120 | 37/2.03 | 1.6 | 19.0 | 0.153 | 0.253 | 0.0032 | 1168.0 | 449.0 |
| 150 | 37/2.25 | 1.8 | 21.0 | 0.124 | 0.206 | 0.0032 | 1466.0 | 551.0 |
| 185 | 37/2.52 | 2.0 | 32.5 | 0.099 | 0.164 | 0.0032 | 1808.0 | 668.0 |
| Zone de section nominale (mm2) | Nombre/diamètre de conducteur (mm) | Epaisseur d'isolation nominale (mm) | Dia. Max total (mm) | Résistance du conducteur à 20 ℃ | Résistance d'isolation min. à 70℃ (MΩ/km) | Poids (Kg/km) |
| 2.5 | 9/0.41 | 0.8 | 4.2 | 7.41 | 0.011 | 33.0 |
| 4 | 19/0.52 | 0.8 | 4.8 | 4.61 | 0.009 | 48.0 |
| 6 | 19/0.64 | 0.8 | 5.6 | 3.08 | 0.0084 | 68.0 |
| 10 | 49/0.52 | 1.0 | 7.6 | 1.83 | 0.0072 | 115.0 |
| 16 | 49/0.64 | 1.0 | 8.8 | 1.15 | 0.0062 | 176.0 |
| 25 | 98/0.58 | 1.2 | 11.0 | 0.727 | 0.0058 | 272.0 |
| 35 | 133/0.58 | 1.2 | 12.5 | 0.524 | 0.0052 | 384.0 |
| 50 | 133/0.68 | 1.4 | 16.5 | 0.387 | 0.0051 | 510.0 |
| 70 | 189/0.68 | 1.4 | 16.5 | 0.268 | 0.0045 | 714.0 |
| 95 | 259/0.68 | 1.6 | 19.5 | 0.139 | 0.0035 | 965.0 |
| 120 | 259/0.76 | 1.8 | 22.0 | 0.153 | 0.0032 | 1210.0 |
| 150 | 259/0.85 | 1.8 | 25.0 | 0.124 | 0.0032 | 1510.0 |
Construction
Selon le type de conducteur, nous avons le fil isolé au PVC à conducteur solide, le fil isolé au PVC toronné, le fil isolé au PVC flexible, de différentes couleurs. Selon la forme on a le fil plat, le fil rond et autres, de différentes couleurs. En fonction de son nombre d'âme, on a le fil à âme unique, le fil multi âmes et autres, de différentes couleurs.
Emballages
Le fil isolé au PVC est disponible en tambour ou bobine.
En tant que producteur et fournisseur professionnel de fil isolé au PVC en Chine, nous fournissons une large gamme de câbles y compris le conducteur aérien en faisceau, le câble d'alimentation isolé au XLPE, le câble souple sous gaine caoutchouc, etc. De plus, nous offrons une large sélection de conducteurs nu, comme le conducteur en alliage d'aluminium, l'ACSR et le conducteur en aluminium acier revêtu d'aluminium.
