Câble de branchement quadruplex - Conducteur en aluminium

Applications
C’est un câble aérien qui alimente 3 phases, généralement à partir d'un transformateur sur poteau vers l'utilisateur de service où le raccordement du câble d'entrée est effectué. Il adopte des tensions phase à phase inférieures ou égales à 600 volts, avec des températures ne dépassant pas 75 °C et 90 °C, respectivement pour les conducteurs isolés au polyéthylène et les conducteurs isolés au polyéthylène réticulé (XLPE).

Spécifications
Le câble de branchement quadruplex est conforme aux normes ASTM suivantes:
B-230, Fil en aluminium 1350-H19 pour usages électriques.
B-231, Conducteurs en aluminium à torons concentriques.
B-232, Conducteurs en aluminium à torons concentriques renforcés en acier (ACSR).
B-399, Conducteurs en alliage d’aluminium à torons concentriques 6201-T81.
B-901, Conducteurs en aluminium à torons ronds compressés adoptant un fil à entrée unique.
Le câble de branchement quadruplex répond aux exigences ICEA S-76-474.

Construction

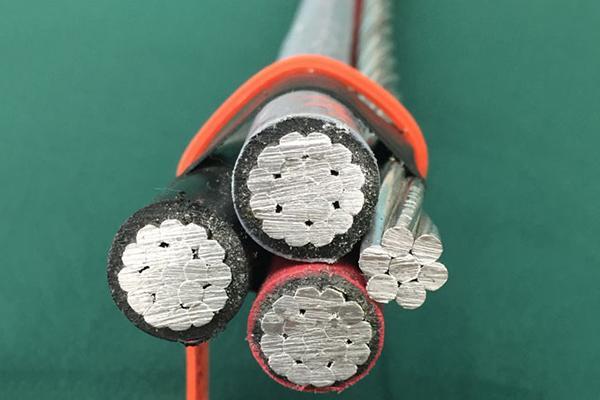

Les conducteurs en aluminium de ce câble isolé sont en aluminium 1350-H19 compressé et toronné. L’isolation est en polyéthylène ou en polyéthylène réticulé (XLPE). Les messagers neutres sont à torons concentriques 6201, AAC, ou ACSR. Les conducteurs sont fabriqués avec des rayures pour l'identification de phase (un conducteur une rayure, un conducteur deux rayures, un conducteur plein.)
