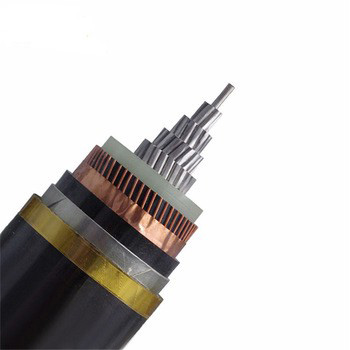

Câble AL / XLPE / STA / PVC, 6/10kV 8.7/15kV 12/20kV 18/30kV

Les câbles unipolaires moyenne tension sont appropriés pour les utilisations dans les réseaux électriques, dans les installations fixes extérieures dans les conduits de câbles ou les directs terrestres. La stabilité opérationnelle des câbles est assurée grâce à son faible facteur de perte diélectrique, son excellent propriété d’isolation de XLPE et sa solide liaison avec un écran conducteur et un écran d’isolation de matériel semi-conducteur (extrudé dans un seul procès), ce qui le rend largement utilisé dans les stations de transformation, les centrales de puissance électrique et les centrales industrielles.

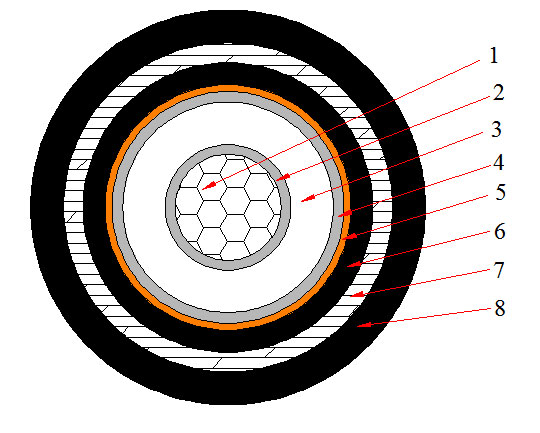

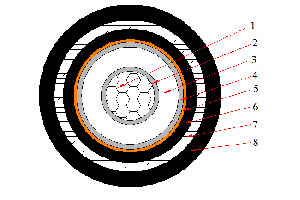

1) Conducteur: Cuivre ou aluminium, Classe 1: conducteur solide, ou Classe 2: conducteur toronné
2) Ecran conducteur: composant non métallique, semi-conducteur
3) Isolation: Polyéthylène réticulé XLPE
4) Ecran d’isolation: composant non métallique, semi-conducteur
5) Ecran métallique: Ruban de cuivre
6) Gaine interne: Chlorure de Polyvinyle PVC
7) Armure: Non métallique, Ruban d’acier
8) Gaine externe: Chlorure de Polyvinyle PVC

Spécifications
Conducteurs IEC 60228
Les câbles d’alimentation IEC 60502-2 avec isolation extrudée et ses accessoires pour une tension nominale allant de 1kV(Um=1.2kV) jusqu’à plus de 35kV(Um=40.5kV) - Partie 2: Câbles pour tension nominale 6 kV(Um=7.2kV) et 30 kV(Um=36kV)

Paramètres
