Câble NA2XRY 0.6/1 kV | Câble à 3+1 pôles

Câble NA2XRY 0.6/1 kV (AL/XLPE/SWA/PVC)

Commentaires

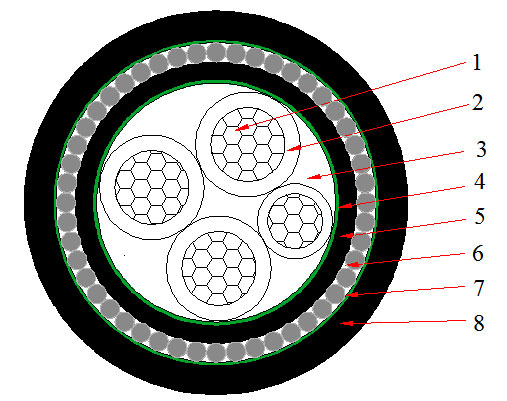

Conducteur en aluminium 0.6/1kV-3+1 pôles isolé XLPE, STA, Câble d’alimentation avec gaine PVC

Zone de section nominale	Epaisseur d’isolation	Epaisseur de ruban d’acier non magnétique	Epaisseur de gaine	Diamètre extérieur approx.	Poids Approx.	Conducteur de résistance Max D.C（20℃）	Capacité de transport de courant
mm2	mm	mm	mm	mm	kg/km	Ω/km	En Air (A)	A Terre (A)
3X4+1X2.5	0.7/0.7	1.25	1.8	17.8	589	7.41/12.1	20	28
3X6+1X4	0.7/0.7	1.25	1.8	19.1	627	4.61/7.41	27	36
3X10+1X6	0.7/0.7	1.25	1.8	21.6	777	3.08/4.61	35	46
3X16+1X10	0.7/0.7	1.6	1.8	25.1	1111	1.91/3.08	46	60
3X25+1X16	0.9/0.7	1.6	1.8	28.7	1541	1.2/1.91	61	77
3X35+1X16	0.9/0.7	1.6	1.8	30	1561	0.868/1.91	74	91
3X50+1X25	1/0.9	1.6	2	34.1	1925	0.641/1.2	91	112
3X70+1X35	1.1/0.9	2	2.1	39.2	2669	0.443/0.868	116	137
3X95+1X50	1.1/1.0	2	2.3	43.2	3203	0.32/0.641	144	165
3X120+1X70	1.2/1.1	2.5	2.4	48.8	4225	0.253/0.443	168	186
3X150+1X70	1.4/1.1	2.5	2.6	52.9	4815	0.206/0.443	189	210
3X185+1X95	1.6/1.1	2.5	2.7	57.8	5696	0.164/0.32	221	238
3X240+1X120	1.7/1.2	2.5	2.9	64.1	6827	0.125/0.253	263	277
3X300+1X150	1.8/1.4	2.5	3.1	69.8	8005	0.1/0.206	305	312
