Câble NA2XBY 0.6/1 kV (AL/XLPE/STA/PVC)

Câble NA2XBY 0.6/1 kV (AL/XLPE/STA/PVC)

  • 1 Pôles
  • 2 Pôles
  • 3 Pôles
  • 4 Pôles
  • 5 Pôles
  • 3+1 Pôles
  • 4+1 Pôles
  • 3+2 Pôles
    • Retour
    Commentaires

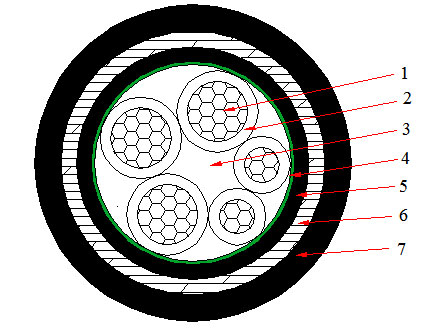

    Conducteur en aluminium 0.6/1kV-3+2 pôles isolé XLPE, STA, Câble d’alimentation avec gaine PVC
    Zone de section nominale Epaisseur d’isolation Epaisseur de ruban d’acier non magnétique Epaisseur de gaine Diamètre extérieur approx. Poids Approx.

    		 Conducteur de résistance Max D.C（20℃） Capacité de transport de courant
    mm2 mm mm mm mm kg/km Ω/km En Air (A) A Terre (A)
    3X4+2X2.5 0.7/0.7 0.2 1.8 16.6 354 7.41/12.1 - 30
    3X6+2X4 0.7/0.7 0.2 1.8 18 416 4.61/7.41 - 38
    3X10+2X6 0.7/0.7 0.2 1.8 20.9 531 3.08/4.61 50 47
    3X16+2X10 0.7/0.7 0.2 1.8 24 694 1.91/3.08 64 62
    3X25+2X16 0.9/0.7 0.2 1.8 28.1 920 1.2/1.91 86 78
    3X35+2X16 0.9/0.7 0.2 1.9 29.6 1034 0.868/1.91 105 94
    3X50+2X25 1/0.9 0.2 2.0 34 1400 0.641/1.2 125 110
    3X70+2X35 1.1/0.9 0.5 2.2 40.3 2153 0.443/0.868 165 135
    3X95+2X50 1.1/1.0 0.5 2.3 44.8 2658 0.32/0.641 200 160
    3X120+2X70 1.2/1.1 0.5 2.5 50.2 3329 0.253/0.443 235 185
    3X150+2X70 1.4/1.1 0.5 2.6 54.6 3790 0.206/0.443 270 205
    3X185+2X95 1.6/1.1 0.5 2.8 60.5 4575 0.164/0.32 310 235
    3X240+2X120 1.7/1.2 0.5 3.0 67.1 5564 0.125/0.253 365 260
    3X300+2X150 1.8/1.4 0.5 3.2 73.7 6801 0.1/0.206 420 290
