Câble NAYY 0.6/1 kV (AL/PVC/PVC)

Câble NAYY 0.6/1 kV (AL/PVC/PVC)

  • 1 Pôles
  • 2 Pôles
  • 3 Pôles
  • 4 Pôles
  • 5 Pôles
  • 3+1 Pôles
  • 4+1 Pôles
  • 3+2 Pôles
    • Retour
    Commentaires

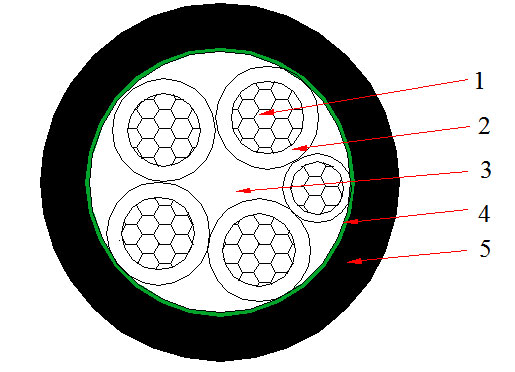

    Conducteur en aluminium 0.6/1kV-4+1 pôles isolé PVC, Câble d’alimentation avec gaine en PVC
    Zone de section nominale Epaisseur d’isolation Epaisseur de gaine Diamètre global approx. Poids Approx.

    		 Conducteur de résistance Max D.C（20℃） Capacité de transport de courant
    (mm2) (mm) (mm) (mm) (kg/km) (Ω/km) En Air (A) A Terre (A)
    4*4+1*2.5 1.0/0.8 1.8 15.2 249 7.41/12.1 29 -
    4*6+1*4 1.0/1.0 1.8 16.8 309 4.61/7.41 38 -
    4*10+1*6 1.0/1.0 1.8 19.7 420 3.08/4.61 51 55
    4*16+1*10 1.0/1.0 1.8 22.8 563 1.91/3.08 65 73
    4*25+1*16 1.2/1.0 1.8 27.0 792 1.2/1.91 80 94
    4*35+1*16 1.2/1.0 1.8 28.4 932 0.868/1.91 98 110
    4*50+1*25 1.4/1.2 2.0 33.2 1282 0.641/1.2 120 135
    4*70+1*35 1.4/1.2 2.1 37.3 1648 0.443/0.868 150 165
    4*95+1*50 1.6/1.4 2.3 43.1 2245 0.32/0.641 180 200
    4*120+1*70 1.6/1.4 2.4 47.3 2731 0.253/0.443 200 230
    4*150+1*70 1.8/1.4 2.5 51.6 3229 0.206/0.443 235 255
    4*185+1*95 2.0/1.6 2.7 57.5 4042 0.164/0.32 280 290
    4*240+1*120 2.2/1.6 3.0 64.5 5143 0.125/0.253 320 335
    4*300+1*150 2.4/1.8 3.2 71.4 6342 0.1/0.206 380 375
