Câble NAYRY 0.6/1 kV | Câble avec 4+1 pôles

Câble NAYRY 6/1 kV (AL/PVC/SWA/PVC)

Commentaires

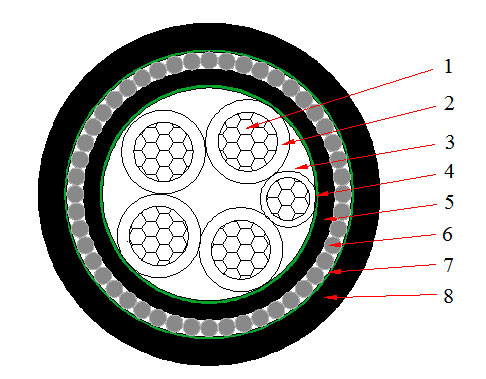

Conducteur en aluminium 0.6/1kV-4+1 pôles isolé PVC, STA, Câble d’alimentation avec gaine en PVC

Zone de section nominale	Epaisseur d’isolation	Epaisseur de ruban d’acier non magnétique	Epaisseur de gaine	Diamètre extérieur approx.	Poids Approx.	Conducteur de résistance Max D.C（20℃）	Capacité de transport de courant
mm2	mm	mm	mm	mm	kg/km	Ω/km	En Air (A)	A Terre (A)
4X4+1X2.5	1.0/0.8	1.25	1.8	20.3	707	7.41/12.1	20	28
4X6+1X4	1.0/1.0	1.25	1.8	21.9	815	4.61/7.41	27	36
4X10+1X6	1.0/1.0	1.6	1.8	25.5	1147	3.08/4.61	35	46
4X16+1X10	1.0/1.0	1.6	1.8	28.6	1405	1.91/3.08	46	60
4X25+1X16	1.2/1.0	1.6	1.9	33	1803	1.2/1.91	61	77
4X35+1X16	1.2/1.0	2	2	35.4	2256	0.868/1.91	74	91
4X50+1X25	1.4/1.2	2	2.2	40.7	2854	0.641/1.2	91	112
4X70+1X35	1.4/1.4	2	2.3	44.7	3405	0.443/0.868	116	137
4X95+1X50	1.6/1.4	2.5	2.6	52.1	4800	0.32/0.641	144	165
4X120+1X70	1.6/1.4	2.5	2.7	56.2	5486	0.253/0.443	168	186
4X150+1X70	1.8/1.4	2.5	2.8	60.6	6223	0.206/0.443	189	210
4X185+1X95	2.0/1.6	2.5	3	66.8	7469	0.164/0.32	221	238
4X240+1X120	2.2/1.6	2.5	3.2	73.9	89662	0.125/0.253	263	277
4X300+1X150	2.4/1.8	3.15	3.5	82.5	11606	0.1/0.206	305	312
