Câble d’alimentation NAYBY 0.6/1 kV (AL/PVC/STA/PVC)

Câble d’alimentation NAYBY 0.6/1 kV (AL/PVC/STA/PVC)

  • 1 Pôles
  • 2 Pôles
  • 3 Pôles
  • 4 Pôles
  • 5 Pôles
  • 3+1 Pôles
  • 4+1 Pôles
  • 3+2 Pôles
    • Retour
    Commentaires

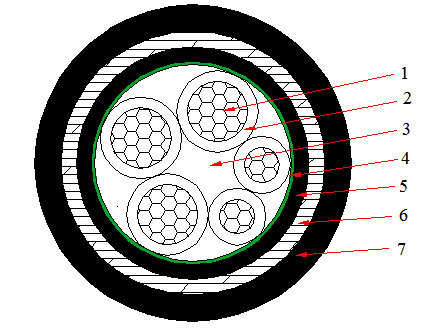

    Conducteur en aluminium 0.6/1kV-3+2 pôles isolé PVC, STA, Câble d’alimentation avec gaine en PVC
    Zone de section nominale Epaisseur d’isolation Epaisseur de ruban d’acier non magnétique Epaisseur de gaine Diamètre extérieur approx. Poids Approx.

    		 Conducteur de résistance Max D.C（20℃） Capacité de transport de courant
    mm2 mm mm mm mm kg/km Ω/km En Air (A) A Terre (A)
    3*4+2*2.5 1.0/0.8 0.2 1.8 17.5 410 7.41/12.1 - -
    3*6+2*4 1.0/1.0 0.2 1.8 19.3 495 4.61/7.41 - -
    3*10+2*6 1.0/1.0 0.2 1.8 21.8 621 3.08/4.61 38 54
    3*16+2*10 1.0/1.0 0.2 1.8 25.0 797 1.91/3.08 51 71
    3*25+2*16 1.2/1.0 0.2 1.9 28.9 1058 1.2/1.91 66 92
    3*35+2*16 1.2/1.0 0.2 1.9 30.0 1178 0.868/1.91 81 110
    3*50+2*25 1.4/1.2 0.2 2.1 35.6 1603 0.641/1.2 98 130
    3*70+2*35 1.4/1.2 0.5 2.3 40.2 2365 0.443/0.868 120 160
    3*95+2*50 1.6/1.4 0.5 2.4 45.8 3015 0.32/0.641 150 195
    3*120+2*70 1.6/1.4 0.5 2.6 50.5 3645 0.253/0.443 180 225
    3*150+2*70 1.8/1.4 0.5 2.7 53.8 4110 0.206/0.443 205 250
    3*185+2*95 2.0/1.6 0.5 2.9 60.2 5090 0.164/0.32 235 285
    3*240+2*120 2.2/1.6 0.5 3.1 66.4 6195 0.125/0.253 280 330
    3*300+2*150 2.4/1.8 0.5 3.3 73.0 7421 0.1/0.206 320 370
