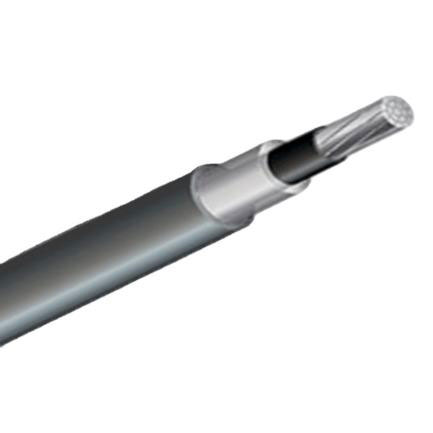

Conducteur recouvert 15kV à 3 couches
Construction
Le conducteur recouvert est conçu avec des conducteurs souples – AAC (1350-H19) qui sont compressés ou compactes selon la taille du conducteur, disponibles avec AAAC ou ACSR. Les conducteurs peuvent être recouverts avec du polyéthylène résistant à l’électricité de haute densité (HDTRPE) ou du Polyéthylène réticulé (XLPE) isolant pour répondre aux différentes demandes des applications.
Application
Le conducteur recouvert est utilisé pour les distributions aériens secondaires et primaires où l’espace est limité et est disponible ou désiré pour des droits de passage. Installé comme les conducteurs nus, cependant, il est recouvert dans le but d’éviter les courts métrages et les inflammations instantanées avec d’autres objets. La configuration de proximité immédiate réduit l’espace et le nombre de matériel nécessaire pour l’installation de la ligne, le rendant particulièrement utile dans les zones encombrées telles que les allées et les couloirs étroits.
Spécifications
Le conducteur recouvert multicouches 15kV répond et même dépasse les besoins des applications ICEA et des spécifications ASTM suivantes:
- ASTM B230
- ASTM B231
- ASTM B232
- ASTM B398
- ASTM B399
- ASTM B400
ICEA S121-733
Conducteur recouvert à 3-couches
| Conducteur recouvert 15kV à 3-couches | |||||||||
| Conducteur | Taille | Toronnage | Diamètre du conducteur | Epaisseur du revêtement （mils) | Câble O.D. | Force nominale | Poids par 1000 ft. | ||
| (AWG ou kcmil) | / | (mils) | Conducteur extérieur | Couche Interne | Couche Externe | (mils) | (lbs) | (lbs) | |
| ACSR | 4 | 6/1 | 250 | 15 | 75 | 75 | 580 | 1767 | 151 |
| 2 | 6/1 | 316 | 15 | 75 | 75 | 646 | 2708 | 202 | |
| 1/0 | 6/1 | 398 | 15 | 75 | 75 | 728 | 4161 | 278 | |
| 2/0 | 6/1 | 447 | 15 | 75 | 75 | 777 | 5045 | 330 | |
| 3/0 | 6/1 | 502 | 15 | 75 | 75 | 832 | 6289 | 393 | |
| 4/0 | 6/1 | 563 | 15 | 75 | 75 | 893 | 7933 | 471 | |
| 266.8 | 18/1 | 609 | 15 | 75 | 75 | 939 | 6536 | 474 | |
| 266.8 | 26/7 | 642 | 15 | 75 | 75 | 972 | 10735 | 553 | |
| 336.4 | 18/1 | 684 | 15 | 75 | 75 | 1014 | 8246 | 570 | |
| 336.4 | 26/7 | 720 | 15 | 75 | 75 | 1050 | 13395 | 669 | |
| 336.4 | 30/7 | 741 | 15 | 75 | 75 | 1071 | 16435 | 935 | |
| 397.5 | 18/1 | 743 | 15 | 75 | 75 | 1073 | 9443 | 653 | |
| 397.5 | 24/7 | 772 | 15 | 75 | 75 | 1102 | 13870 | 707 | |
| 397.5 | 26/7 | 783 | 15 | 75 | 75 | 1113 | 15485 | 770 | |
| 477 | 24/7 | 846 | 15 | 75 | 75 | 1176 | 16340 | 824 | |
| 477 | 26/7 | 858 | 15 | 75 | 75 | 1188 | 18525 | 899 | |
| 477 | 30/7 | 883 | 15 | 75 | 75 | 1213 | 22610 | 1274 | |
| 556.5 | 18/1 | 879 | 20 | 75 | 75 | 1219 | 13015 | 874 | |
| 556.5 | 24/7 | 914 | 20 | 75 | 75 | 1254 | 18810 | 949 | |
| 556.5 | 26/7 | 927 | 20 | 75 | 75 | 1267 | 21470 | 1036 | |
| 636 | 18/1 | 940 | 20 | 75 | 75 | 1280 | 14915 | 1200 | |
| 636 | 26/7 | 990 | 20 | 75 | 75 | 1330 | 23940 | 1373 | |
| AAAC | 48.69 | 7 | 250 | 15 | 75 | 75 | 580 | 1584 | 137 |
| 77.47 | 7 | 316 | 15 | 75 | 75 | 646 | 2520 | 179 | |
| 123.3 | 7 | 398 | 15 | 75 | 75 | 728 | 4014 | 241 | |
| 155.4 | 7 | 447 | 15 | 75 | 75 | 777 | 4851 | 283 | |
| 195.7 | 7 | 502 | 15 | 75 | 75 | 832 | 6111 | 334 | |
| 246.9 | 7 | 563 | 15 | 75 | 75 | 893 | 7704 | 397 | |
| 312.8 | 19 | 642 | 15 | 75 | 75 | 972 | 9900 | 473 | |
| 394.5 | 19 | 720 | 15 | 75 | 75 | 1050 | 11970 | 568 | |
| 465.4 | 19 | 783 | 15 | 75 | 75 | 1113 | 14040 | 649 | |
| 559.5 | 19 | 858 | 15 | 75 | 75 | 1188 | 16920 | 755 | |
| 652.4 | 19 | 927 | 20 | 75 | 75 | 1267 | 19710 | 894 | |
| 740.8 | 37 | 990 | 20 | 75 | 75 | 1330 | 21960 | 963 | |
| AAC | 1/0 | 7 | 336 | 15 | 75 | 75 | 666 | 1791 | 210 |
| 2/0 | 7 | 376 | 15 | 75 | 75 | 706 | 2259 | 246 | |
| 3/0 | 7 | 423 | 15 | 75 | 75 | 753 | 2736 | 289 | |
| 4/0 | 7 | 475 | 15 | 75 | 75 | 805 | 3447 | 343 | |
| 266.8 | 19 | 537 | 15 | 75 | 75 | 867 | 4473 | 407 | |
| 336.4 | 19 | 603 | 15 | 75 | 75 | 933 | 5535 | 487 | |
| 397.5 | 19 | 659 | 15 | 75 | 75 | 989 | 6399 | 558 | |
| 477 | 19 | 722 | 15 | 75 | 75 | 1052 | 7524 | 648 | |
| 556.5 | 37 | 780 | 20 | 75 | 75 | 1120 | 8946 | 742 | |
| 636 | 37 | 835 | 20 | 80 | 80 | 1195 | 10260 | 846 | |
| 795 | 37 | 932 | 20 | 80 | 80 | 1292 | 12510 | 1020 | |
